我國利用3D3C-PIV技術精細測量獲突破
來源：中國能源新聞網 時間：2026-01-20 15:23
裴沛
近日，國內科研團隊成功利用先進的3D3C粒子圖像測速（PIV）層析體測量技術，對超音速燃燒火焰噴口近場的三維速度場與瞬態渦結構進行了高精度定量測量與可視化分析，這項技術突破將為我國航空航天發動機燃燒室設計與優化提供重要數據支撐。
技術創新：攻克強火焰自發光環境下的測量難題
在燃燒火焰研究中，傳統測量手段面臨極大挑戰。高溫、強輻射、高湍流的極端環境使得常規測量方法難以獲得準確數據。特別是強烈的火焰自發光背景，嚴重干擾了測量信號的獲取。
針對這一技術瓶頸，中科君達視界自主研發的“千眼狼”3D3C-PIV系統提出了創新解決方案。該系統在傳統光譜濾波基礎上，創新性地引入高速液晶快門技術，通過微秒級快速切換，將測量幀的有效感光時間精確控制在同一水平，從時間維度上有效抑制了火焰自發光的干擾。
“這項技術突破就像在強光環境下拍攝高速運動的物體，我們不僅要拍得到，還要拍得清晰、準確?！表椖考夹g(shù)負責人介紹，“通過時間維度的精準控制，我們成功將粒子圖像的信噪比提升了數倍，為后續高精度反演奠定了基礎?！?/p>
實驗突破過程：八大步驟確保測量精度
本實驗圍繞燃燒火焰噴口近場三維流動結構的定量獲取，嚴格按照3D3C-PIV體測量規范實施，共八個關鍵步驟：

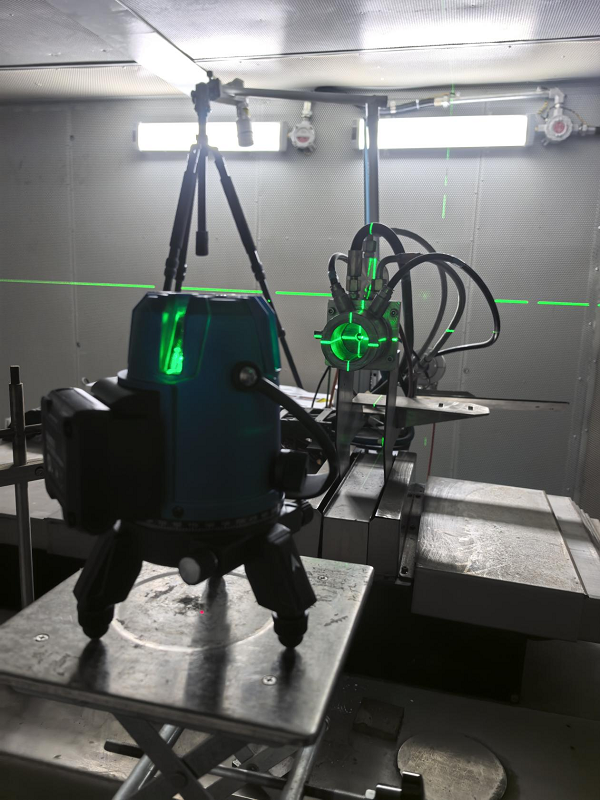

步驟一：測量區域光學定位與空間定義。實驗首先對燃燒噴口近場測量區域進行光學定位，通過機械基準與激光指示對測量體積中心位置進行精確標定，明確三維測量區域在噴口軸向與徑向的空間范圍，為后續多相機布置與體測量坐標系統提供參考基準。
圖1

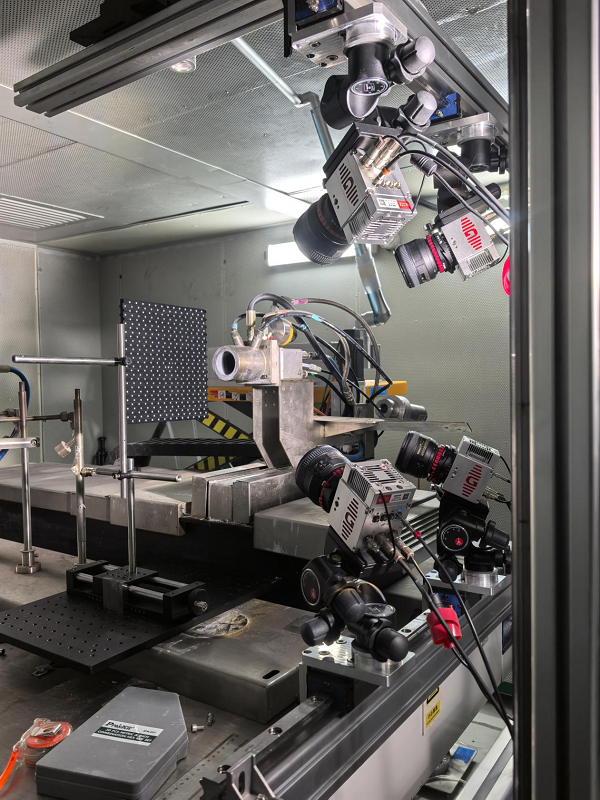

步驟二：多相機體測量幾何布置與視場覆蓋優化。隨后完成4臺千眼狼PIV跨幀相機的空間布置，采用多視角跨幀成像方案，使各相機視場在測量體積內形成充分重疊，從幾何布局層面保證體速度反演所需的視差信息，同時兼顧空間分辨率與成像穩定性。
圖2
步驟三：Scheimpflug調整與全體空間清晰成像校正。為滿足體測量中大視角、多傾斜成像條件下的清晰度要求，實驗采用千眼狼自研Scheimpflug機構對各相機進行移軸與傾角調整，確保測量體空間內不同深度位置的粒子圖像均處于清晰成像狀態，從而避免因景深不足引入系統性誤差。
圖3

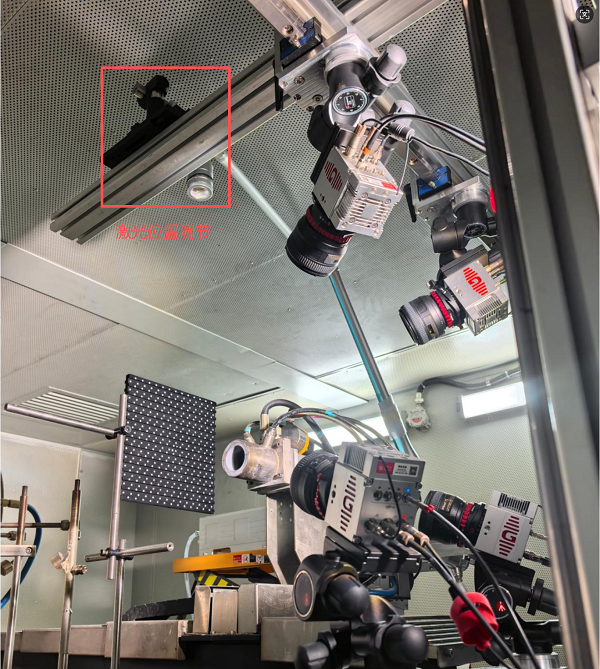

步驟四：激光照明對準與低能量預調試。在成像系統穩定后，開啟雙脈沖激光器并以最低能量模式進行照明調試，通過逐步調整激光出光位置與擴束狀態，使體激光照明均勻覆蓋燃燒火焰噴口近場測量區域，同時避免對火焰結構與示蹤粒子分布產生額外擾動。
圖4
步驟五：體標定圖像采集與初始標定求解。完成光學系統與照明對準后，采集多組體標定板圖像，并采用基于映射關系的多項式擬合方法進行初始幾何標定，建立相機像素坐標與物理空間坐標之間的映射關系；
圖5

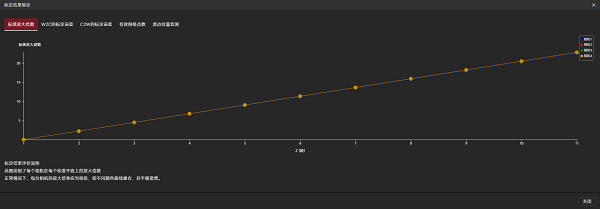

初始標定結果顯示平均擬合誤差處于像素級水平，僅3個像素（全像素數量2100萬），為體測量提供可靠幾何基礎。
圖6
步驟六：體自標定與空間誤差進一步修正。進一步引入體自標定方法，通過粒子圖像的空間一致性對相機投影模型進行二次修正，有效降低多相機系統中的空間重投影誤差，顯著提升體速度反演的整體精度與穩定性。
圖7

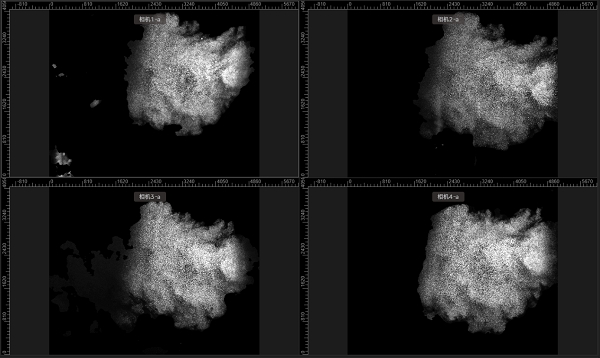

步驟七：同步時序優化與粒子圖像正式采集。完成標定與誤差修正后，對激光器、千眼狼PIV高速攝像機與高速液晶快門的同步時序進行精細化配置，使PIV幀對中兩幀的有效感光時間保持一致，從而抑制火焰自發光對第二幀成像的影響；在穩定燃燒工況下，各相機從不同視角同步采集示蹤粒子圖像數據。
圖8
步驟八：體重構、速度反演與三維結果可視化。最后，利用千眼狼自主研發的PIV后處理軟件RFlow4對采集到的粒子圖像進行體重構與三分量速度計算，在CPU與GPU加速條件下完成速度場與渦量場反演，并通過三維速度云圖、渦量云圖、切片、流線及等值面等方式對燃燒火焰噴口近場復雜流動結構進行多維可視化分析。
成果豐碩：多維可視化揭示復雜流動結構
通過這項技術，研究團隊首次實現了對超音速燃燒火焰噴口近場三維流場的全方位觀測：時均流場分析揭示了穩定存在的平均速度分布與主導流動結構；瞬時速度云圖展示了射流核心區發展、剪切層擴展的動態過程；三維流場切片讓研究人員能夠從任意角度觀察流場內部細節；三維流線與等值面直觀展示了渦旋結構的空間形態與演化規律。
“這些可視化結果就像給復雜的燃燒流動做了'CT掃描'，讓我們能夠清晰看到火焰內部的三維結構?！眳⑴c研究的工程師表示，這對理解燃燒機理、優化燃燒室設計具有重要價值。
應用前景：助力我國航空航天技術發展
此次技術突破不僅實現了測量方法的創新，更為我國航空航天發動機研發提供了強有力的技術支撐。燃燒火焰的三維流動特征直接影響發動機的燃燒效率、穩定性和使用壽命，精準的測量數據將體現為：燃燒室優化設計提供可靠依據；提高燃燒效率降低燃料消耗；增強發動機穩定性提升安全性；延長部件壽命降低維護成本。
業內專家評價，這項技術達到了國際先進水平，標志著我國在燃燒診斷領域取得了重要進展。隨著技術的進一步成熟和推廣應用，預計將在航空發動機、超燃沖壓發動機、火箭推進系統等多個高端裝備研發領域發揮重要作用。
目前，該研究團隊正致力于將這項技術向更廣泛的工業應用領域推廣，為我國的智能制造和高端裝備發展提供技術保障。
